简介：
冻干机，全名是冷冻干燥机，也叫做冷冻式干燥机，以它的应用来分，可以分为实验室和工业两个领域。
一．主要特点：
- 原位预冻干燥；
- 专用导热油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
- 搁板温度可调、可控生产工艺；
- 可储存5个程序，每个程序可设36段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；
- 触摸屏，PLC控制，可设置开机密码，显示干燥曲线；
- 方形托盘不易变形，易于操作，便于清洗；
- 配置充气阀，可充干燥惰性气体；
- 干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；
二．技术参数：
|
冻干机型号 |
TF-SFD-3压盖PLC |
|
机械性能 |
|
|
板层有效面积 |
0.3㎡ |
|
冷阱凝冰能力 |
5kg |
|
最低温度 |
≦-70℃ |
|
冷凝器降温速率 从+20℃到-40℃ |
≦15分钟 |
|
板层温度范围 |
-50~+80℃ |
|
板层冷却速率 从+20℃到-40℃ |
≦60分钟（空载） |
|
板层升温速率 从-40℃到+20℃ |
≦60分钟（空载） |
|
抽气速率： 从大气压抽至10pa |
≦15分钟（空载） |
|
冻干箱极限真空 |
≦5pa（空载） |
|
操作界面 |
手动+自动 |
|
界面操作实现 |
各功能一键式操作 |
|
装瓶能力（约） |
OD 16mm 1200支 |
|
OD 22mm 620支 |
|
|
盘装液体 |
Max 3L |
|
|
液压压塞系统 |
|
油缸 |
上海 SW-FA-40/18-200 |
|
液压单元 |
0.75KW 上海 |
|
液压油 |
46#抗磨液压油 |
|
压塞压力 |
0~1吨可调 |
|
技术优势 |
|
|
1 |
友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示； |
|
2 |
“配方管理”可设置数条冻干工艺曲线； |
|
3 |
“冷冻干燥”自动过程有阶段显示功能，并可任意跳段； |
|
4 |
“冷冻干燥”过程中可对配方进行随时调整； |
|
5 |
具有数据、曲线两种记录功能，可根据批号随时调用或打印； |
|
控制系统 |
上海拓纷TF-HOS-V1 |
|
|
尺寸和重量 |
|
整机结构 |
真空泵外置 |
|
冻干机参考尺寸 |
1150*1200*1750mm 包括压盖油缸，高度约2200mm |
|
重量（约） |
550kg |
|
|
电力供应 |
|
电压 |
三相380VAC 50HZ |
|
装机功率 |
6.5KW（实际功耗小于6kw） |
|
环境温度 |
5~25℃ |

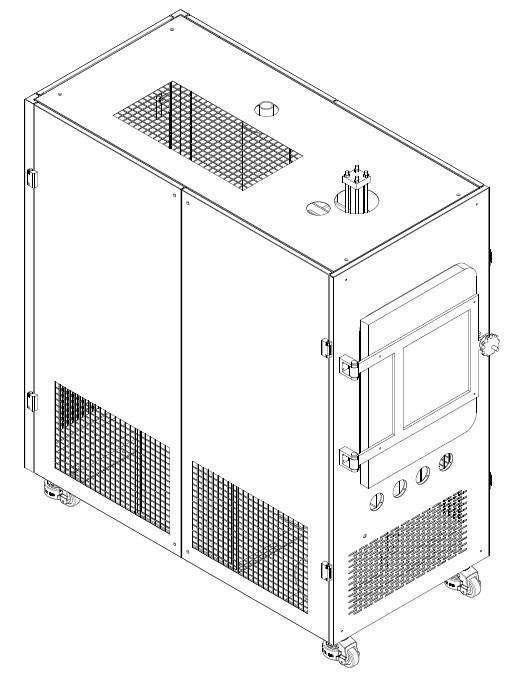

三．界面和外观照片参考
